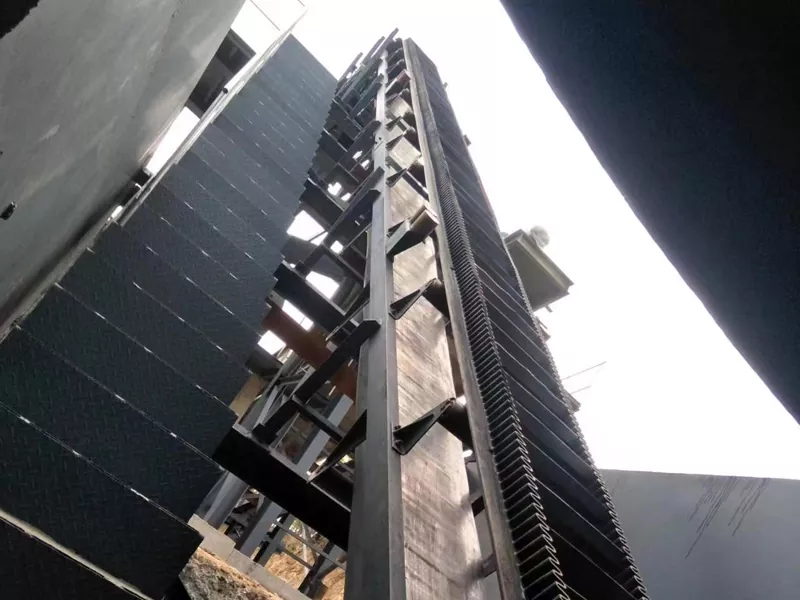

Som en av den profesjonelle produsenten i Kina, vil Epic gjerne gi deg bølgepunkt sideveggsbeltetransportør. Og vi vil tilby deg den beste tjenesten etter salg og rettidig levering. Stor dypvinkelbeltemaskin brukes med korrugerte fender og membran transportbånd, den tillatte transmisjonsvinkelen kan være opp til 90 °, så det kan spare landområdet, spare utstyrsinvesteringer og sivile byggekostnader, har høyere omfattende økonomiske fordeler, er det ideelle utstyret for stor dyppvinkeloverføring og vertikal itering.
1, enkel struktur, stabil drift, lav støy, pålitelig drift, lavt energiforbruk, praktisk tilkobling, stor gjennomstrømning.
Tape Widthb (mm) | 300 | 400 | 500 | 650 | 800 | ||||||||||
Kanthøyde (mm) | 40 | 60 | 60 | 80 | 80 | 120 | 120 | 160 | 120 | 160 | 200 | 240 | |||
Delvis formidling vinkel transport kapasitet Q³/h |
30 ° | 15 | 14 | 20 | 34 | 46 | 71 | 104 | 120 | 128 | 157 | 195 | 235 | ||
45 ° | 11 | 10 | 14 | 26 | 35 | 57 | 83 | 97 | 102 | 127 | 157 | 195 | |||
60 ° | 8 | 7 | 10 | 18 | 25 | 40 | 58 | 69 | 72 | 90 | 112 | 142 | |||
90 ° | 4 | 4 | 5 | 10 | 13 | 21 | 31 | 37 | 38 | 48 | 60 | 76 | |||
Generell dimensjon | H²/h (mm) Hodehjulssenterhøyde |
350-100 | 1100-2000 | 1300-2000 | 1300-2000 | ||||||||||
H/h (mm) Halehjulssenteret Heigh |
T 335 |
330-490 | 600 | 600 | 600-800 | ||||||||||
H/h (mm) Overflatehøyde på midtseksjonen |
450 | 500-700 | 760-800 | 800-850 | 800-1115 | ||||||||||
B²/h (mm) Foundation Width of Middle Section |
480 | 580 | 870 | 1020 | 1220 |
Tape Widthb (mm) | 1000 | 1200 | 1400 | ||||||||||||
Kanthøyde (mm) | 120 | 160 | 200 | 240 | 160 | 200 | 240 | 300 | 160 |
2 200 |
240 | 300 | 400 | ||
Delvis formidling vinkel transport kapasitet Q³/h |
30 ° | 172 | 216 | 267 | 327 | 275 | 331 | 419 | 466 | 319 | 395 | 500 | 564 | 794 | |
45 ° | 137 | 175 | 216 | 271 | 222 | 267 | 347 | 384 | 258 | 318 | 414 | 465 | 680 | ||
60 ° | 96 | 124 | 153 | 197 | 158 | 190 | 253 | 178 | 184 | 226 | 302 | 337 | 524 | ||
90 ° | 51 | 66 | 83 | 106 | 85 | 102 | 136 | 149 | 98 | 121 | 162 | 180 | 281 | ||
Generell dimensjon | H²/h (mm) Hodehjulssenterhøyde |
1400-2000 1600-2000 | |||||||||||||
H/h (mm) Halehjulssenterhøyde |
600-800 | 800-1000 | 800-1200 | ||||||||||||
H/h (mm) Overflatehøyde på midtseksjonen |
800-1200 | 1050-1500 | 1050-1700 | ||||||||||||
B²/h (mm) Foundation Width of Middle Section |
1440 | 1690 | 1890 |
